辅助工具使用教程

环境部署

依赖环境: Python3.6及以上

  • 依赖库安装：

  1. Pymatgen库 ：使用 pip install pymatgen 安装；

  2. Statsmodels库 ：使用 pip install statsmodels 安装；

  3. Dspawpy库 ：使用 pip install -i https://test.pypi.org/simple/ dspawpy==0.1.3 安装；

能带数据处理

以不开自旋时的MoS2体系的 band.json 为例子：

（1） 普通能带处理 ：

创建 bandplot.py 文件，具体代码如下：

from pymatgen.electronic_structure.plotter import BSPlotter
#导入dspawpy 读取band.json 模块
from dspawpy.io import get_band_data

#读取band.json, 参数band.json 路径
band_data = get_band_data("./band.json")

bsp = BSPlotter(bs=band_data)
# 绘制Band图，返回matplotlib.pyplot
plt = bsp.get_plot()
# 保存png图片
plt.savefig("bandplot.png",img_format="png")
plt.show()

知识点：

  1. Pymatgen中主要用到 electronic_structure.plotter 模块，基本上该模块下的80%的功能都能使用；

  2. dspawpy.io 模块为 DS-PAW 的接口模块；

  3. 使用 get_band_data 函数可以将 DS-PAW 计算得到的 band.json 文件转化为 pymatgen 支持的格式；

  4. 使用 BSPlotter 模块获取到 DS-PAW 计算的 band.json 的数据；

  5. 使用 BSPlotter 模块中 get_plot 函数绘制能带图；

  6. 使用 savefig 函数可以将能带图以不同格式保存；

  7. 使用 show 函数能够直接显示能带图，如果用户的机器上不支持图形界面，可以用#注释 show函数；

执行代码可以得到以下能带图：

_images/4-1.png

（2） 将能带投影到每一种元素然后分别作图，通过线条的粗细来表示该元素对该轨道的贡献 ：

创建 bandplot_elt_projected.py 文件，具体代码如下：

from pymatgen.electronic_structure.plotter import BSPlotterProjected
from dspawpy.io import get_band_data

band_data = get_band_data("./band.json")

# 构建投影band数据实例
bsp = BSPlotterProjected(bs=band_data)
# 绘制按元素投影图片,返回matplotlib.pyplot
plt = bsp.get_elt_projected_plots()
plt.savefig("bandplot_elt_projected.png",img_format="png")
plt.show()

知识点：

  1. 用户如果需要绘制能带投影的数据，此时需要使用 BSPlotterProjected模块；

  2. 使用 BSPlotterProjected模块中 get_elt_projected_plots 函数能够绘制每种元素对轨道贡献的能带图；

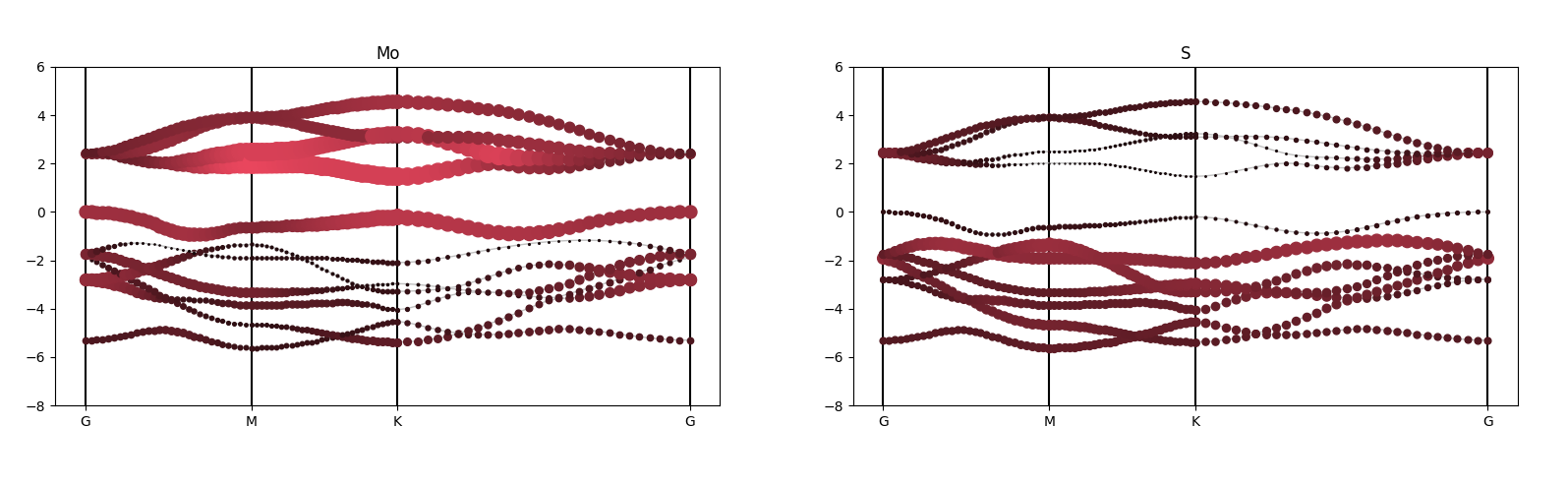

执行代码可以得到以下能带图：

_images/4-2.png

（3） 将能带投影到每一种元素然后分别作图，通过不同的颜色来表示该元素对该轨道的贡献：

创建 bandplot_elt_projected_color.py 文件，具体代码如下：

from pymatgen.electronic_structure.plotter import BSPlotterProjected
from dspawpy.io import get_band_data

band_data = get_band_data("./data/band.json")

bsp = BSPlotterProjected(bs=band_data)
# 绘制投影到元素band图片,返回matplotlib.pyplot({'Mo':['d'],'S':['s']})
plt = bsp.get_elt_projected_plots_color()
plt.savefig("bandplot_elt_projected_color.png",img_format="png")
plt.show()

知识点：

使用 BSPlotterProjected模块中 bandplot_elt_projected_color 函数能够绘制每种元素对轨道贡献的能带图，用红绿蓝三原色来表示 spd轨道；

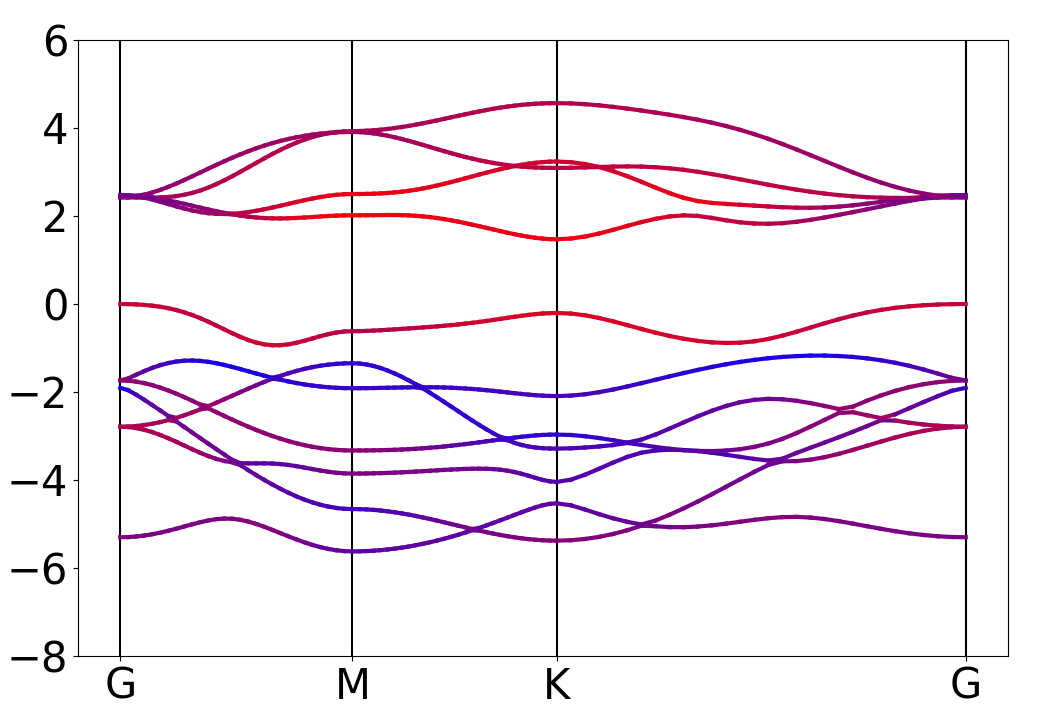

执行代码可以得到以下能带图：

_images/4-3.png

（4） 能带投影到不同元素的不同轨道（L）：

创建 bandplot_projected.py 文件，具体代码如下：

from pymatgen.electronic_structure.plotter import BSPlotterProjected
from dspawpy.io import get_band_data

band_data = get_band_data("./data/band.json")

bsp = BSPlotterProjected(bs=band_data)

# 绘制投影到元素某些轨道band，返回matplotlib.pyplot
plt = bsp.get_projected_plots_dots({'Mo':['d'],'S':['s']})
plt.savefig("bandplot_projected.png",img_format="png")
plt.show()

知识点：

  1. 使用 BSPlotterProjected模块中 get_projected_plots_dots可以让用户来自定义需要绘制的某种元素某种轨道(L)的能带图；

  2. 例如 get_projected_plots_dots ({'Mo':['d'],'S':['s']})就是绘制Mo的d轨道和S的s轨道；

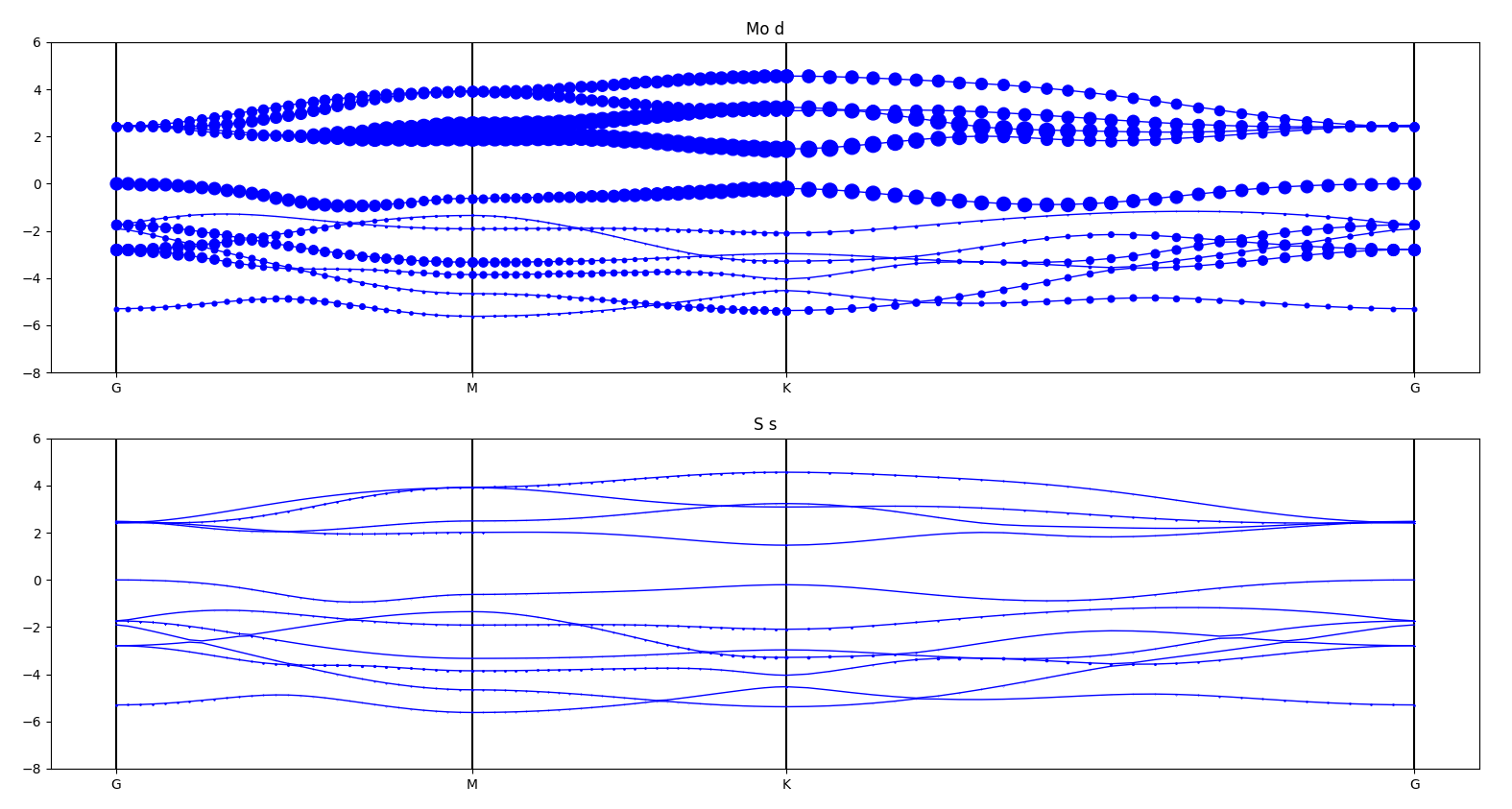

执行代码可以得到以下能带图：

_images/4-4.png

（5） 将能带投影到不同原子的不同轨道(M)：

创建 bandplot_plots_dots_patom_pmorb.py 文件，具体代码如下：

from pymatgen.electronic_structure.plotter import BSPlotterProjected
from dspawpy.io import get_band_data

band_data = get_band_data("./band.json")

bsp = BSPlotterProjected(bs=band_data)
# 绘制投影到原子部分轨道band图片,返回matplotlib.pyplot
plt = bsp.get_projected_plots_dots_patom_pmorb(dictio={'Mo':['px','py','pz']},
                                               dictpa={Mo':[1]})

plt.savefig("bandplot_projected_plots_dots_patom_pmorb.png",img_format="png")
plt.show()

知识点：

  1. 使用 BSPlotterProjected模块中 get_projected_plots_dots_patom_pmorb 的自由度更高，可以让用户来自定义需要绘制的某种原子某种轨道 (M) 的能带图；

  2. dictpa指定原子，dictio 指定该原子的轨道；

  3. get_projected_plots_dots_patom_pmorb函数中还可以使用 sum_atoms 功能将多个原子的贡献相加，该功能用户可以自行根据使用方法进行尝试；

注意：get_projected_plots_dots_patom_pmorb函数中序号是从1开始的；

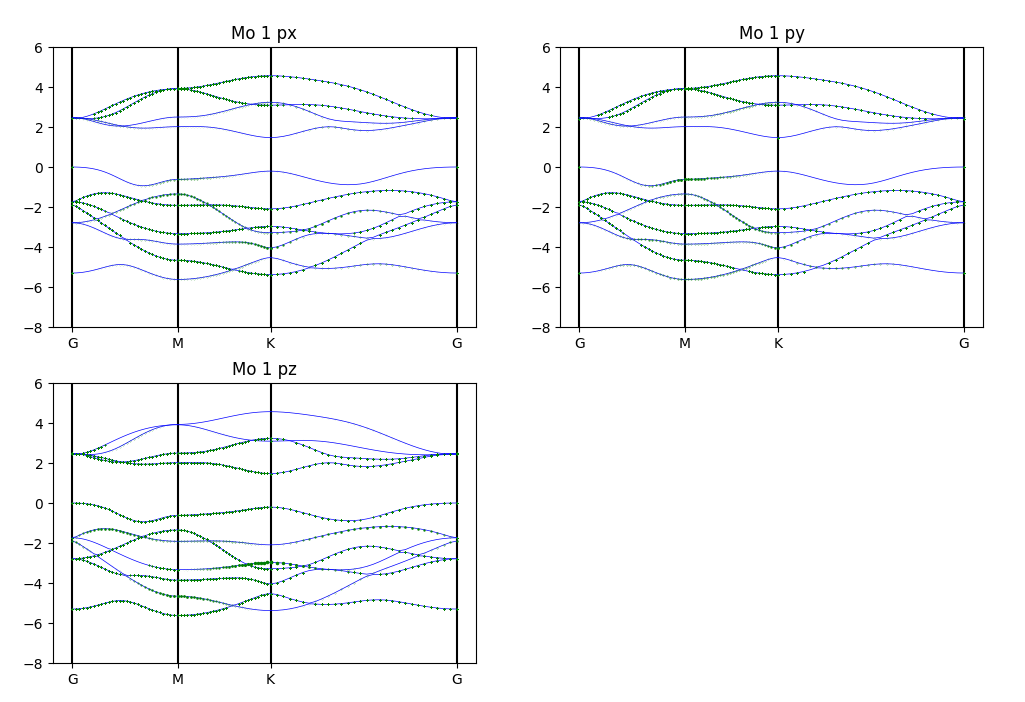

执行代码可以得到以下能带图：

_images/4-5.png

态密度数据处理

以应用教程中的反铁磁NiO体系的 dos.json 为例子：

（1） 总的态密度 ：

创建 dosplot_total.py 文件，具体代码如下：

from pymatgen.electronic_structure.plotter import DosPlotter
from dspawpy.io import get_dos_data


dos_data = get_dos_data("dos.json")
dos_plotter = DosPlotter(stack=False,zero_at_efermi=True)

# 添加total dos
dos_plotter.add_dos('total dos',dos=dos_data)

# 返回matplotlib.py
plt = dos_plotter.get_plot()
plt.savefig("dos_total.png",img_format="png")
plt.show()

知识点：

  1. 使用 get_dos_data 函数可以将DS-PAW计算得到的 dos.json 文件转化为 pymatgen 支持的格式；

  2. 使用 DosPlotter模块获取到DS-PAW计算的 dos.sjon 的数据；

  3. DosPlotter函数可以传递参数：stack参数表示画态密度是否加阴影， zero_at_efermi 表示是否在态密度图中进行将费米能量置零，这里设置 stack=False , zero_at_efermi=False ；

  4. 使用 DosPlotter 模块中 add_dos 获取态密度的数据；

  5. DosPlotter模块中 et_plot函数 绘制态密度图；

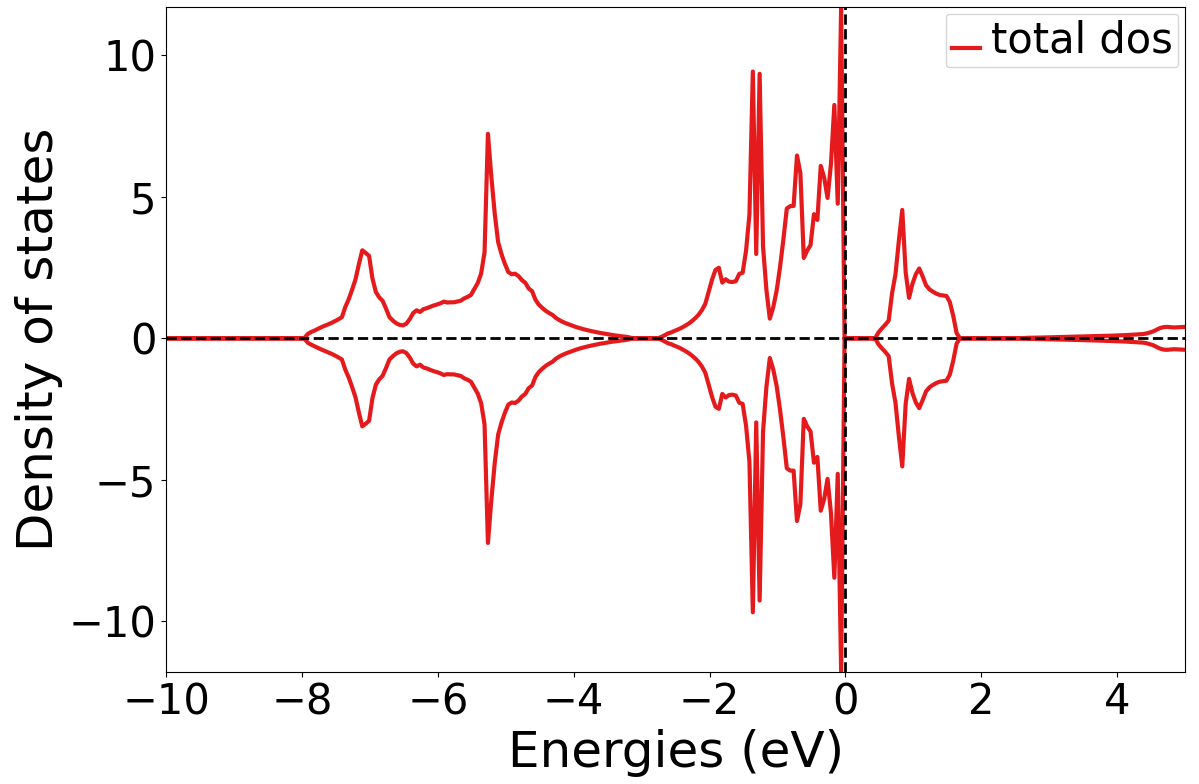

执行代码可以得到以下态密度图：

_images/4-6.png

（2） 将态密度投影到不同的轨道上(L)：

创建 dosplot_spd.py 文件，具体代码如下：

from pymatgen.electronic_structure.plotter import DosPlotter
from dspawpy.io import get_dos_data


dos_data = get_dos_data("dos.json")
dos_plotter = DosPlotter(stack=False,zero_at_efermi=True)
# 添加spd轨道dos数据
dos_plotter.add_dos_dict(dos_data.get_spd_dos())

# 返回matplotlib.pyplot
plt = dos_plotter.get_plot()
plt.savefig("dos_spd.png",img_format="png")
plt.show()

知识点：

  1. 使用 DosPlotter模块中 add_dos_dict 函数 获取投影态密度的数据，之后使用 get_spd_dos 将投影信息按照 spd 轨道投影输出；

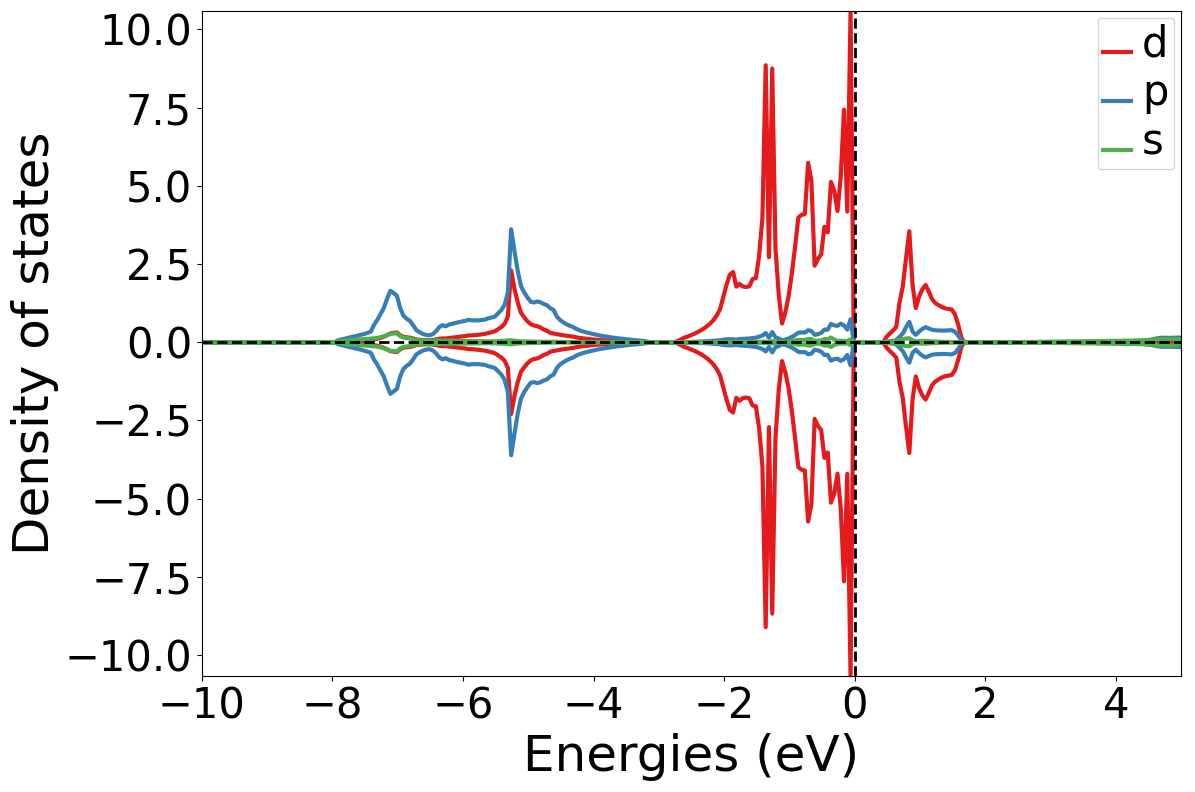

执行代码可以得到以下态密度图：

_images/4-7.png

（3） 将态密度投影到不同的元素上 ：

创建 dosplot_element.py 文件，具体代码如下：

# 导入pymatgen DosPlotter模块
from pymatgen.electronic_structure.plotter import DosPlotter
# 导入读取DS-PAW dos.json数据模块
from dspawpy.io import get_dos_data


dos_data = get_dos_data("dos.json")
dos_plotter = DosPlotter(stack=False,zero_at_efermi=True)

#按元素添加dos
dos_plotter.add_dos_dict(dos_data.get_element_dos())

#返回matplotlib.pyplot
plt = dos_plotter.get_plot()
plt.savefig("dos_element.png",img_format="png")
plt.show()

知识点：

  1. 使用 DosPlotter模块中 add_dos_dict 函数 获取投影态密度的数据，之后使用 get_element_dos 将投影信息按照不同元素投影输出；

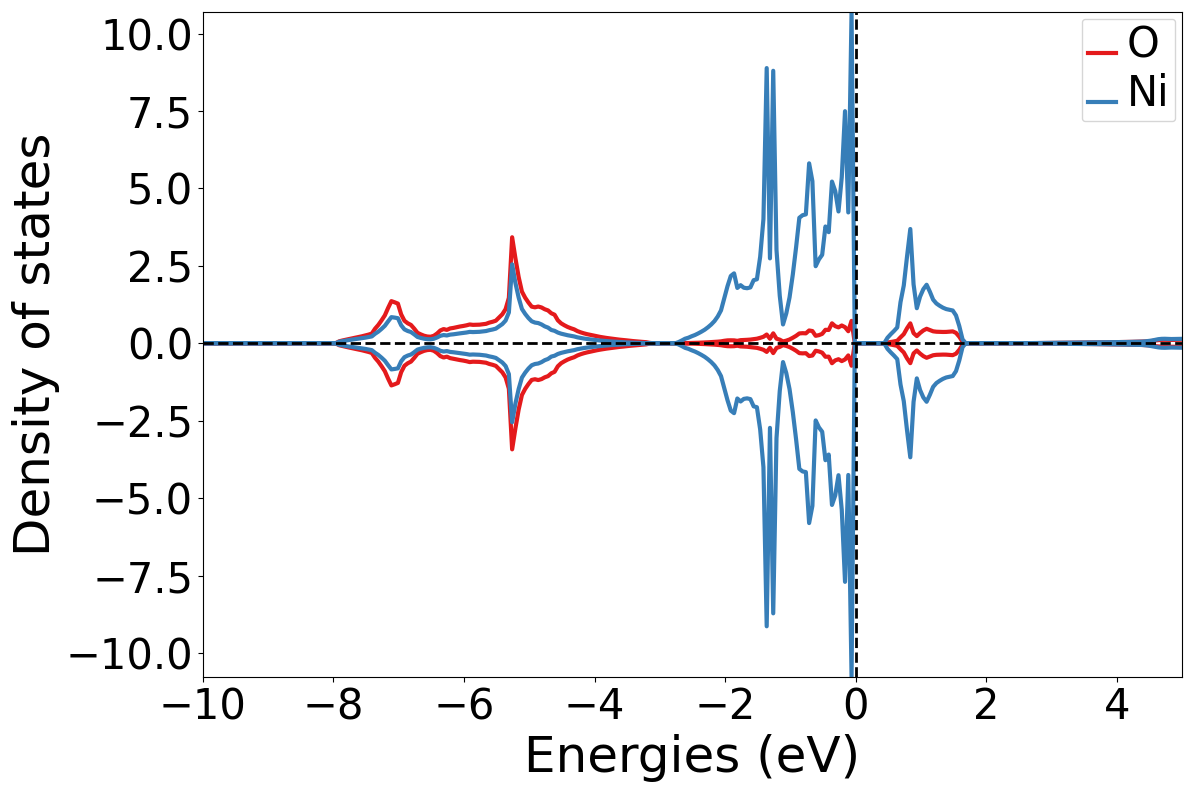

执行代码可以得到以下态密度图：

_images/4-8.png

（4） 将态密度投影到不同的元素的不同轨道(M)上：

创建 dosplot_element_orbital.py 文件，具体代码如下：

from pymatgen.electronic_structure.plotter import DosPlotter
from pymatgen.electronic_structure.core import Orbital
from dspawpy.io import get_dos_data


dos_data = get_dos_data("dos.json")
dos_plotter = DosPlotter(stack=False,zero_at_efermi=False)
dos_plotter.add_dos("Ni dxy",dos_data.get_site_orbital_dos(dos_data.structure[0],Orbital(4)))
#dos_plotter.save_plot("dos_element_orbital.png",img_format="png")
dos_plotter.show()

知识点：

  1. 使用 get_site_orbital_dos函数 提取dos数据中特定原子，特定轨道的贡献，这是获取第2个原子的第5个轨道的态密度 dos_data.structure[0],Orbital(4) ；

  2. 之后使用 DosPlotter模块中 add_dos函数 进行画图；

注意：get_site_orbital_dos函数中序号是从0开始的；

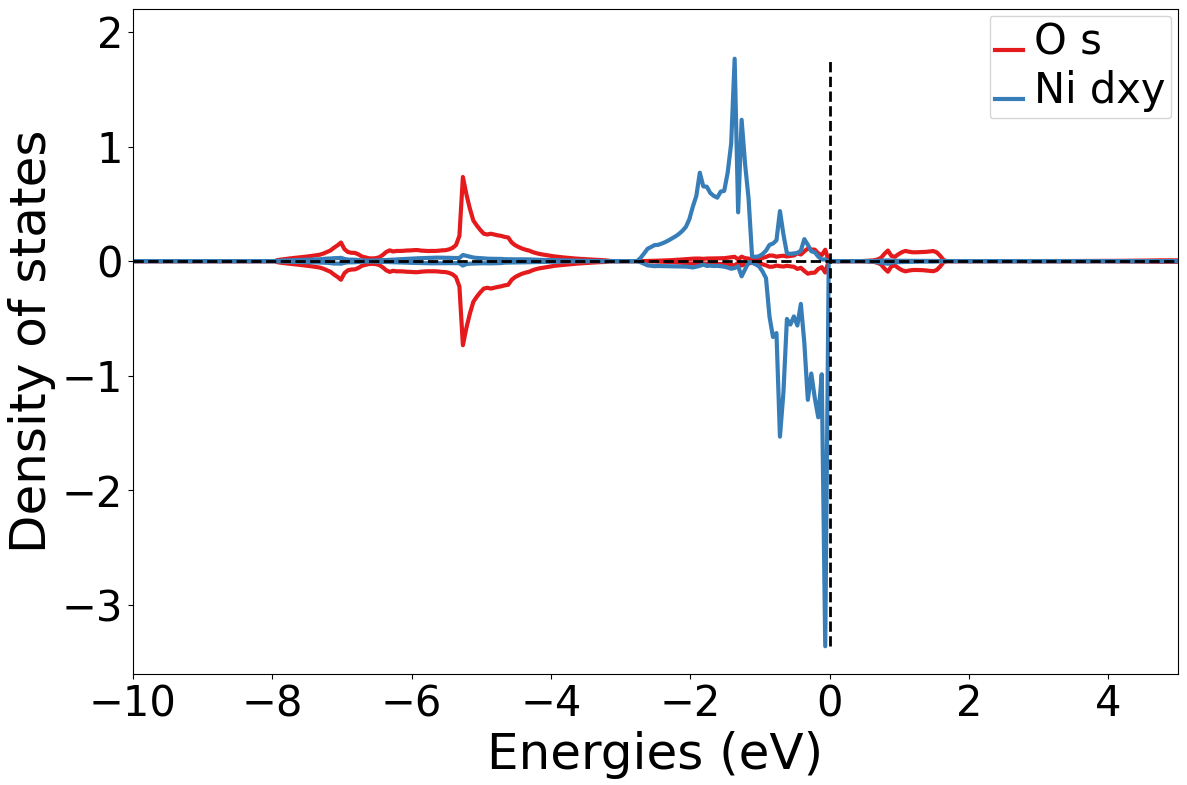

执行代码可以得到以下态密度图：

_images/4-9.png

（5） 将态密度投影到不同的原子的t2g轨道和eg轨道上：

创建 dosplot_t2g_eg.py 文件，具体代码如下：

from pymatgen.electronic_structure.plotter import DosPlotter
from dspawpy.io import get_dos_data

dos_data = get_dos_data("dos.json")
dos_plotter = DosPlotter(stack=False,zero_at_efermi=False)
# 添加t2g eg dos
dos_plotter.add_dos_dict(dos_data.get_site_t2g_eg_resolved_dos(dos_data.structure[0]))

# 返回matplotlib.py
plt = dos_plotter.get_plot()
plt.savefig("dos_t2g_eg.png",img_format="png")
plt.show()

知识点：

  1. 使用 get_site_t2g_eg_resolved_dos函数 提取dos数据中特定原子的 t2g和 eg轨道的贡献，这是获取第1个原子的t2g和eg轨道的贡献；

  2. 之后使用 DosPlotter 模块中 add_dos_dict函数 进行画图；

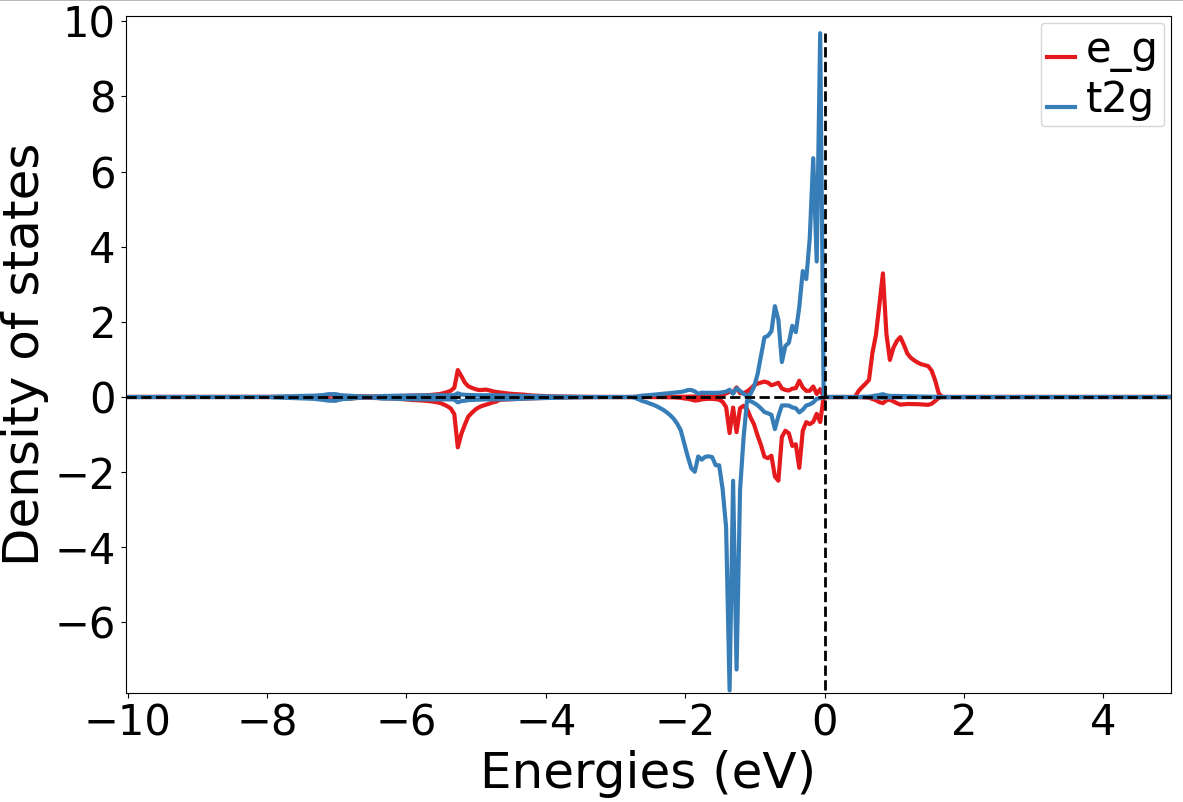

执行代码可以得到以下态密度图：

_images/4-10.png

能带和态密度共同显示

以应用教程中Si体系的 band.json 和 dos.json 为例子：

（1） 将能带和态密度显示在一张图上：

创建 banddosplot.py 文件，具体代码如下：

# 导入pymatgen BSDOSPlotter 画图模块
from pymatgen.electronic_structure.plotter import BSDOSPlotter
# 导入dspawpy 读取DS-PAW band.json,dos.json模块
from dspawpy.io import get_band_data,get_dos_data

# 读取dos.json, 参数dos.json文件路径
dos_data = get_dos_data("./data/dos.json")
# 读取band.json, 参数band.json文件路径
band_data = get_band_data("./data/band.json")

bdp = BSDOSPlotter()

# 绘制BandDos图，返回matplotlib.pyplot
plt = bdp.get_plot(bs=band_data,dos=dos_data)

# 保存png图片
plt.savefig("banddos.png",img_format="png")
# 显示图片
plt.show()

知识点：

  1. 首先使用 dspawpy.io 中的 get_band_data 和 get_dos_data 模块获取 band.json 和 dos.json 的数据；

  2. 之后使用 BSDOSPlotter模块中的 get_plots函数 直接进行画图；

  3. 如果需要将投影能带和投影态密度画在一起，可以参考前面单独画图的代码。

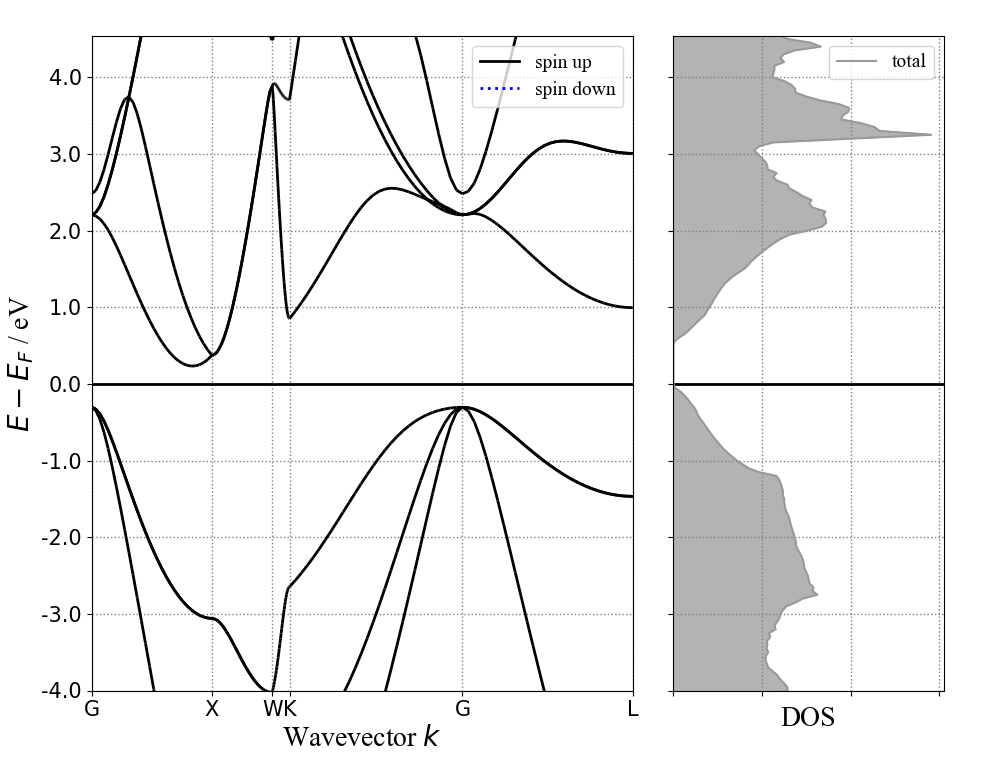

执行代码可以得到以下能带态密度图：

_images/4-11.png

势函数数据处理

以Si的slab模型的 potential.json 为例：

（1） 势函数转化为VESTA能够支持的三维显示格式：

创建 trans_VESTA.py 文件，具体代码如下：

import json
# 导入将DS-PAW 输出转到VESTA支持的绘图格式
from dspawpy.io import write_VESTA_format

# 读取potential.json 数据
with open("./data/potential.json","r") as file:
    potential= json.load(file)

# 转换格式,参数: AtomInfo
# [data,...] 转换的数据,支持转换多组数据。其中data是一维的list
# filename  输出的文件名
write_VESTA_format(potential["AtomInfo"], [potential["Potential"]["TotalElectrostaticPotential"], potential["Potential"]], "DS-PAW.vesta")

知识点：

  1. 使用 with open语法 加载需要处理的三维网格数据；

  2. 使用 write_VESTA_format函数 可以将三维数据保存为VESTA格式的数据，其中 potential["AtomInfo"] 为晶格信息， potential["Potential"]["TotalElectrostaticPotential"] 总的静电势的数据，之后将数据命名为 DS-PAW.vesta ；

  3. write_VESTA_format 支持输出多个网格数据，例如想要保存总的和自旋静电势，命令如下：write_VESTA_format(potential["AtomInfo"], [potential["Potential"]["TotalElectrostaticPotential"], potential["Potential"]["SpinElectrostaticPotential"]], " DS-PAW.vesta ")

注意：电荷密度和elf的三维数据处理与势函数的一致，都可以使用函数write_VESTA_format。

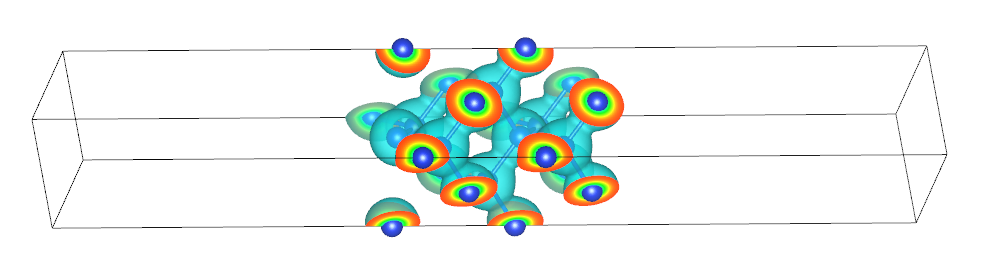

执行代码可以得到VESTA支持的数据，将数据拽入VESTA中得到以下势函数三维图：

_images/4-12.png

（2） 将三维势函数进行面内平均：

创建 plot _planar_macroscopic.py 文件，具体代码如下：

import json
import numpy as np

# 导入绘制沿某个方向求平均的potential图片模块
from dspawpy.plot import plot_potential_along_axis
# 读取potential.json
with open("./data/potential.json","r") as file:
    potential = json.load(file)

# 获取grid
grid = potential["AtomInfo"]["Grid"]
# reshape,数据按照列优先的原则处理
pot= np.asarray(potential ["Potential"]["TotalElectrostaticPotential"]).reshape(grid,order="F")

# 画图，参数 np.ndarray[:,:,:],3维数组
# axis:(0,1,2),方向
plt = plot_potential_along_axis(pot,axis=2)
plt.legend()
plt.show()

知识点：

  1. 进行面内平均及宏观平均时需要使用到 numpy 的库；

  2. DS-PAW软件中三维的数据都是按照一维的格式保存的，因此需要使用 np.asarray函数 将一维数据还原成3维数据；

  3. 之后使用 plot_potential_along_axis 将某两个维度进行求平均，之后将剩下的维度数据进行绘图；

  4. plot_potential_along_axis的第一个变量为三维格点数据，第二个为沿着某个维度画图，将另外两个维度求平均，第三个参数为是否绘制宏观平均的曲线，第四个参数为宏观平均算法中的权重；

  5. 此案例中设置参数为： pot , axis=2 ；

注意：电荷密度和elf也可以使用相同的处理方式处理。

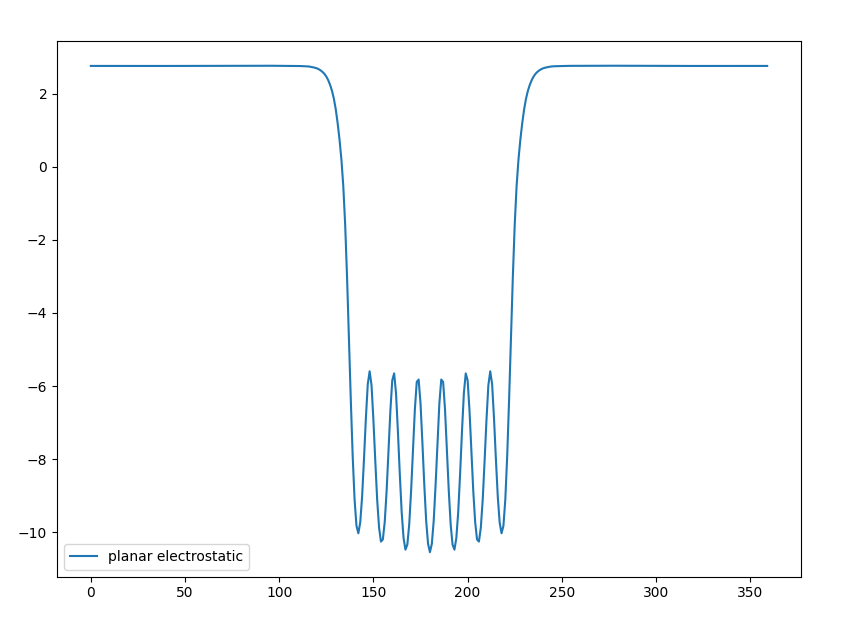

执行代码可以得到以下势函数图：

_images/4-13.png
